Les modifications à effectuer sur les cartes mères sont à faire à vos risques et périls ! Certains mods requièrent de la dextérité car la moindre erreur, sur le sens de rotation d'un potentiomètre par exemple, peut envoyer votre CPU et votre carte directement à la poubelle. Prévoyez un refroidissement plus conséquent avant d'entreprendre de tels mods.

ABIT : 3 cartes mères
ALBATRON : 1 carte mère
ASUS : 1 carte mère
DFI : 1 carte mère
EPOX : 2 cartes mères

Cartes mères disponibles

ASUS - P4C800 (Standard ; Deluxe ; -E ; -VM)

Modifications sur ASUS P4C800 (Standard ; Deluxe ; -E ; -VM)
Mod(s) dispo(s) : Vdroop, Vdimm, Vagp

Les Vmods suivants concernent les cartes mères des séries ASUS P4C800 et P4P800 (standard, deluxe, -E, -VM).

Potentiomètre recommandé : 50 KOhms multitours

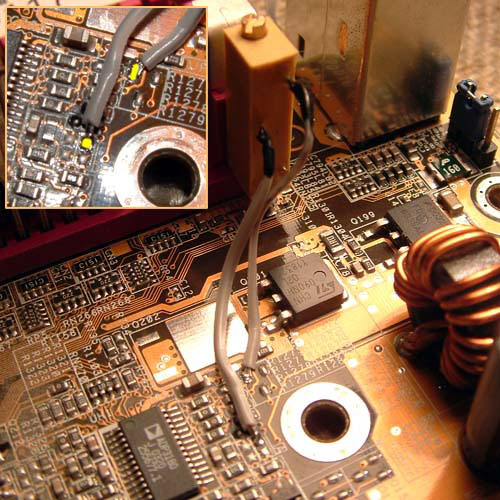

Souder un potentiomètre de 50 KOhm regle a 28 KOhm comme indiqué sur l'image suivante :

Potentiomètre recommandé : 50 KOhm multitours
Souder un potentiomètre de 50 KOhm entre la pin 6 du LM358 et la masse.
Nb : la masse peut etre prise sur la pin 4. Le point de mesure du Vdimm est indique sur l'image (Vdimm check) :

Potentiomètre recommandé : 50 KOhm multitours

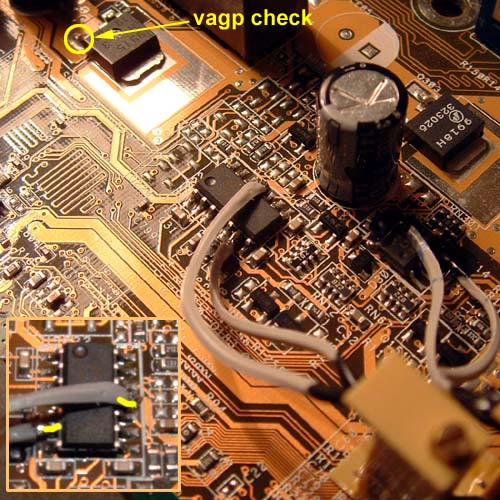

Souder un potentiomètre de 50 KOhm entre la pin 6 du LM324 et la masse.
Nb : la masse peut être prise sur la pin 11. Le point de mesure du Vdimm est indiqué sur l'image (Vagp check) :
