Marques des cartes mères disponibles

Les modifications à effectuer sur les cartes mères sont à faire à vos risques et périls ! Certains mods requièrent de la dextérité car la moindre erreur, sur le sens de rotation d'un potentiomètre par exemple, peut envoyer votre CPU et votre carte directement à la poubelle. Prévoyez un refroidissement plus conséquent avant d'entreprendre de tels mods.

ABIT : 3 cartes mères
ALBATRON : 1 carte mère
ASUS : 1 carte mère
DFI : 1 carte mère
EPOX : 2 cartes mères

Cartes mères disponibles

ABIT - AI7
ABIT - IC7 (IC7-G ; IC7 MAX3)
ABIT - NF7 (NF7-S)

Modifications sur ABIT NF7 (NF7-S)
Mod(s) dispo(s) : Vdimm, Vdd

Les Vmods suivants concernent les cartes mères des séries Abit NF7 (NF7-S).

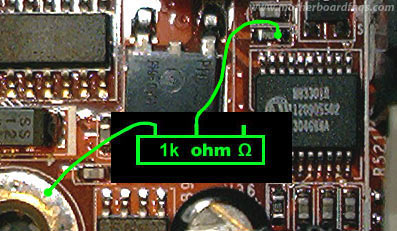

Potentimètre recommandé : 5 kOhm multitours
La résistance se situe juste au dessus de la puce Winbond noire.

Potentimètre recommandé : 5 kOhm multitours
Le régulateur (HIP 6520) se situe sous entre le port AGP et le 1er port PCI sur la droite. Relier la broche 6 à la masse avec le potentiomètre.
