Marques des cartes mères disponibles

Les modifications à effectuer sur les cartes mères sont à faire à vos risques et périls ! Certains mods requièrent de la dextérité car la moindre erreur, sur le sens de rotation d'un potentiomètre par exemple, peut envoyer votre CPU et votre carte directement à la poubelle. Prévoyez un refroidissement plus conséquent avant d'entreprendre de tels mods.

ABIT : 3 cartes mères
ALBATRON : 1 carte mère
ASUS : 1 carte mère
DFI : 1 carte mère
EPOX : 2 cartes mères

Cartes mères disponibles

ABIT - AI7
ABIT - IC7 (IC7-G ; IC7 MAX3)
ABIT - NF7 (NF7-S)

Modifications sur ABIT IC7 (IC7-G ; IC7 MAX3)
Mod(s) dispo(s) : Vdimm, Vdd

Les Vmods suivants concernent les cartes mères de la série Abit IC7, à savoir : l'IC7, IC7-G et IC7 MAX3.

Potentimètre recommandé : 200 Ohm multitours

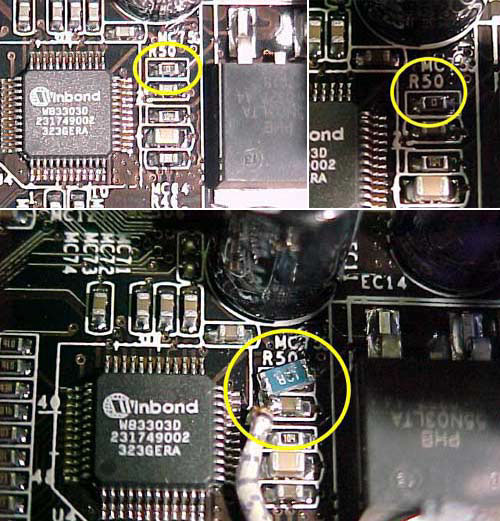

Déssouder la résistance R50, et la remplacer comme le montre la photo par une résistance de 10 Ohm. Souder ensuite un potentiomètre multitours de 200 Ohm entre cette résistance et la masse.

Potentimètre recommandé : 50 KOhm multitours
Repérer comme le montre les photos la deuxième résistance du groupe de quatre (en partant de la gauche).
La première solution consiste à souder en parallèle de cette résistance (4.7 KOhm) une résistance de 15 KOhm, ce qui permettra d'atteindre 1.71 V contre 1.49 V initialement.
La seconde méthode consiste à souder cette fois un potentiomètre multitours de 50 KOhm toujours en parallèle de cette résistance.
