lolos

Membre
Messages : 3318

merci kipkool j'avais deja un peu pres ces valeurs de l'article de trouffman sur les fix

edit : tableau possible de faire grase a kissagogo27
Dimensions Diagonale principale

CODE :

Dimensions Diagonale principale
Socket C1 C2 Diagonal Diagonal/2
Am2 96 48 107,33 53,67
775 72 72 101,82 50,91
478 76 60 96,83 48,41
754+939 90 0 90 45
462 66 36 75,18 37,59

ce que je recherche c'est la taille des trous dans les mobos
rosco j'ai commence a recherche sur les site intel je vais bien finir par le trouver

pour les amd j'ai ça en stock

Message édité par lolos le lundi 25 décembre 2006 à 20:25:33

Google

kissagogo27

Méchant Vieux Râleur
Messages : 28147

sisi tu ouvres une balise CODE et ça respecte la mise en page, tu peux donc créer ton tableau dans Excel , enregistrer un fichier en format imprimante PRN et copier coller le contenu de ce fichier ouvert dans notepad directement dans une balise CODE ^^

kipkool

Moine tibétin
Messages : 8571

QUOTE (lolos @ lundi 25 décembre 2006 à 19:05:53) :

merci kipkool j'avais deja un peu pres ces valeurs de l'article de trouffman sur les fix

edit : tableau possible de faire grase a kissagogo27
Dimensions Diagonale principale

CODE :

Dimensions Diagonale principale
Socket C1 C2 Diagonal Diagonal/2
Am2 96 48 107,33 53,67
775 72 72 101,82 50,91
478 76 60 96,83 48,41
754+939 90 0 90 45
462 66 36 75,18 37,59

ce que je recherche c'est la taille des trous dans les mobos
rosco j'ai commence a recherche sur les site intel je vais bien finir par le trouver

pour les amd j'ai ça en stock

à ma connaissance c'est du diamètre 4 partout

lolos

Membre
Messages : 3318

QUOTE (kipkool @ lundi 25 décembre 2006 à 20:02:05) :

à ma connaissance c'est du diamètre 4 partout

merci beuacoup pour l'info

maintenant je sais de quelle taille je dois acheter les boulons

kipkool

Moine tibétin
Messages : 8571

attention diamètre 4 pour le cpu et en tous cas dans les mobos que j'ai eu entre les mains.
Pour le chipset, c'est du diam 3 par exemple chez amd

Tyrou

★ Jet Lag Addict ★
Messages : 21926

et 2.5mm sur toutes les cartes graphiques nvidia

kipkool

Moine tibétin
Messages : 8571

et chez ati apparemment c'est diam 3:jap:

Tyrou

★ Jet Lag Addict ★
Messages : 21926

yep, merci macci

lolos

Membre
Messages : 3318

je vais faire un petit tableau pour les cg et le cm
merci les amis

lolos

Membre
Messages : 3318

QUOTE (lolos @ mardi 26 décembre 2006 à 11:24:52) :

je vais faire un petit tableau pour les cg et le cm
merci les amis

Voici un petit tableau pour récapituler les différentes dimensions et fabriquer facilement une fixation de water bloc.
C1 c'est un coté c2 c'est l'autre coté

sources le topic sur les fix de xs / le guide troufman (soc) sur les fix / tyrou / kipkool

Message édité par lolos le mercredi 27 décembre 2006 à 21:32:55

kipkool

Moine tibétin
Messages : 8571

Je le mets dans le sticky usinages

Message édité par kipkool le mercredi 27 décembre 2006 à 23:01:21

pierreg60

Home-madeur en force
Messages : 4012

bonsoir a tous!

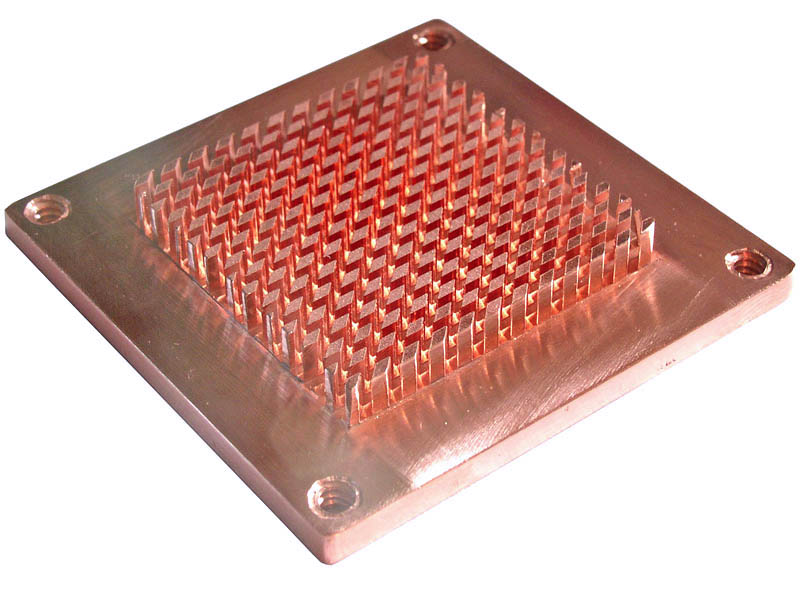

les picots font 4mm de haut la base 3mm d epais et 50*50 au total pour le cuivre
j aimerais conaitre la largeur de la surface usinée sur ce bloc rosco toi qui l a eu entre les main tu t en souvient l avoir mesuré ?

kipkool

Moine tibétin
Messages : 8571

C'est scandaleux !

Rosco

Administrateur
Messages : 25925

Je viens de mesurer : 33x33 mm

pierreg60

Home-madeur en force
Messages : 4012

merci rosco

lolos

Membre
Messages : 3318

pour quoi on n'utilise pas les fixations pour circuit imprimes a fin de fixer les waters blocks a la carte mère?
Ça pourrait éviter de démonter la mobo pour monter un wb.
On dirait que la fixation du kit corsair est en fait une fix pour circuit imprime retournée voir photos!!

Message édité par lolos le samedi 30 décembre 2006 à 11:53:00

Tyrou

★ Jet Lag Addict ★
Messages : 21926

je vois pas comment on peut régler la pression avec ce truc, c'est juste des clips non ?

pour ma part, j'suis fidèle aux traditionnelles vis+écrou, tu serres autant que tu veux, y a jamais de surprises, et c'est facile à trouver/utiliser

lolos

Membre
Messages : 3318

QUOTE (Tyrou @ samedi 30 décembre 2006 à 11:09:06) :

c'est qu'un question de modèle ça existe en mâle et femelle tous en 4mm comme les trous des mobos

parcontre c'est mort pour le cg

Message édité par lolos le samedi 30 décembre 2006 à 12:23:58

kipkool

Moine tibétin
Messages : 8571

tu peux très bien faire la même chose avec une tige filetée ou vis + écrou

Il suffit de mettre un contre-écrou coté socket et hop! Et au moins c'est bien plus fiable que ces bitonios en plastoc

Babs

Membre
Messages : 37

QUOTE (kipkool @ samedi 23 décembre 2006 à 16:34:36) :

han!

De l'électroérosion

[Crevard]Ca serait pas possible de m'usiner un proto ? Je file les plans en coupe and co, la matière et "la pièce" bien evidemment

[/crevard]

béh ce serait avec plaisir mais je ne me suis encore jamais servi de ces machines...normalement je devrais travailler dessus le semestre prochain. Si je suis capable de faire ce que tu veux ya pas de soucis.

kipkool

Moine tibétin
Messages : 8571

Par contre le soucis c'est que la, j'aurais sans doute plus le temps de t'envoyer la matière première

(je pars à l'étranger pour quelques mois des cette semaine)
En tous cas merci de ta proposition et au cas ou tu puisses m'usiner quelque chose, on tentera de trouver une solution ensemble

EDIT: Je t'ai envoyé un MP

Message édité par kipkool le dimanche 31 décembre 2006 à 13:22:13

NeoBob22

aka_RedScalp_xD Clio2.2_1.4_16v_priv
Messages : 3641

QUOTE (pierreg60 @ jeudi 28 décembre 2006 à 21:28:33) :

bonsoir a tous!

http://www.cooling-masters.com/images/arti...images/apo6.jpg

les picots font 4mm de haut la base 3mm d epais et 50*50 au total pour le cuivre
j aimerais conaitre la largeur de la surface usinée sur ce bloc rosco toi qui l a eu entre les main tu t en souvient l avoir mesuré ?

faut ptete prendre le probleme a l'envers...t'as besoin de combien pour caser ton joint torique/ surface soudée/ joint papier/ couche de siliconne ? ^^

lolos

Membre
Messages : 3318

QUOTE (NeoBob22 @ dimanche 31 décembre 2006 à 12:47:33) :

faut ptete prendre le probleme a l'envers...t'as besoin de combien pour caser ton joint torique/ surface soudée/ joint papier/ couche de siliconne ? ^^

petite question polisage de wb
on dit de poser le papier de vre sur du marbre ..... c'est une proprite liée au calcaire ou toute piere polie fait l'affaire?
j'ai du granit ça le fait ?

vitriol_drinker

Membre
Messages : 1578

C'est pour que ça soit plat. du verre va aussi

Rosco

Administrateur
Messages : 25925

Rien à voir avec la nature de la pierre, c'est simplement qu'on utilise idéalement un marbre de métrologie qui est fait, poli et vérifié pour être extrêmement plan. Tout marbre (décoration par ex.) n'est pas forcément bien plan, tout comme les plaques de verre...
