Le Topic à Questions/Réponses rapides

C'est kipy qu'a pas percuté que tu répondais a quelqu'un d'autre

Ah ouais scuse Kipcool, je parlais de mon compresseur désolé !
> Ols t'as pas une tof, ça peut toujours donner une idée en fonction de la "gueule" de la bête.
T'as pas le numéro du groupe ? C'était quoi comme groupe (sa fonction) ?

donc tu as enroulement primaire, enroulement de démarrage et somme des 2

aller zou 11+4 =13

le 11ohms le principal

le 4Ohms en série avec condo et relais surement

j'vois que ça ! donc soit mauvais branchement, soit sérré

y'a pas de mal j'ai pas tilté non plus

Ouaip je sais kissa, j'ai passé l'aprem sur le topic de Baron mais voilà je me suis fié au code couleur => rouge pour le Start, bleu pour le Commun (ou neutre) et Noir pour la Phase... J'ai eu tord ?

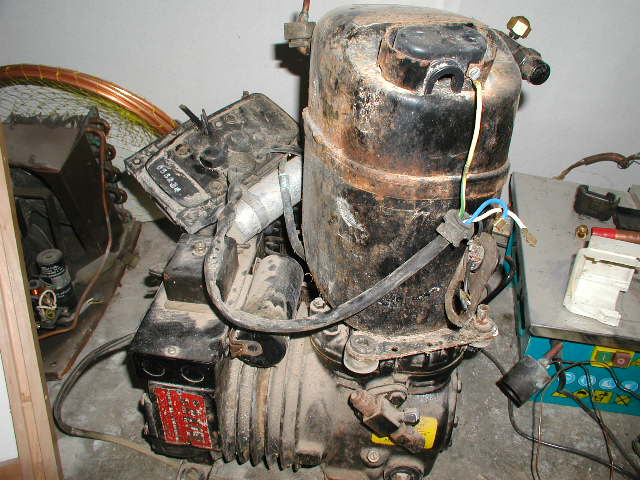

L'unité hermétique et le copeland en dessous, y me semble lire 230V In = 4,5A (I nominal je pense) Ip = 25,5A (I max ?) et CAJ244B...
Ce sont des CP de recup, le gars qui me les a filé les a déja recuperer chez qq1 d'autres, ils en a encore plein

et dire que tout ca va finir chez moi

Rode pas le truc au dessous c un zafère de malade limite tu vires l'huile et tu mets ce que tu veux dedans et tu utilises les yeux fermés ^^ Ya un truc comme ça qui tourne à la superette du coin.
A mon avis tu te trompes pour le nom du UH, doit y avoir 4 chiffres aprés CAJ, je dirais plutôt 9 ou 5...
Ce qui donnera de toute façon du 4 000 btuh (voir plus selon le 4ème chiffre) soit 1.5HP
Maintenant faut voir pour quel gaz...
=>PS:Basse pression d'évaporation. Moteur avec couple de démarrage pour l'UH.

pour ton "ip" je dirai plutôt Id comme étant l'intensité de démarrage

Hum, me faut un traducteur là
Effectivement, après verifs sur l'UH, c'est certainement CAJ2446 et pas "B", de même que ce n'est pas Ip mais Id.
Bon grosso modo pour débuter spa mal
Comment brancher le jus sur l'UH pour le tester ? Les fils du relais étaient déja enlevés, et rien n'est indiqué sur la fiche pour brancher la phase, neutre et terre


En tout cas, merci pour les infos

Han je savais pas qu'il y avais autre chose sous ce capot (jai un compresso similaire...)
Comme l'a dit kissa tu mesures les résistances, pour trouver la pin Start, Phase et Commun... cf le topic sur le câblage des compressos de Baron Noir.

Pour faire simple, j'ai repris le schéma du topic que j'ai éssayé de clarifier, dites mois si je me trompes svp, c'est ainsi que j'ai branché le compresso, c'est ptête pour ça qu'il tourne pas...

oulà, il faut bien plus que ça !

Sur le cp UH, tu les les broches dites " start "S" / run "R" / C "je sais plus quoi" "

Il te faut un bloc de démarrage

Mais LOL, Benoît c'est exactement ce que j'ai dit
S = Start
R = Run
C = Common

Le schéma est le le schéma du bloc de démarrage issu du topic de Baron...

tu as dit phase toi !

puis de toute manière il faut un vrai bloc de démarrage !

Han, scuse, m'enfin si je ne m'abuse, run et phase c'est la même chose non ?
Et qu'est ce qu'un "vrai" bloc de démarrage ? J'ai omis le protecteur ctou...

y a un boitier, ça fait 15*10*5cm, ça se vend tout pret, y a un condensateur dedans, avec un gros relais, et evntuellement un second condensateur

Je pense que c'est ce que l'on voit pendouiller sur la gauche de l'UH de la 1ere photo.
Après grattage de poussière, j'ai en partant de la gauche de la broche du haut , sens horaire : JP - R - Fusite et N au milieu. D'après ce que je comprend, fusite c'est le klixon (neutre ?), N c'est la terre (au milieu sans broche), R la phase et JP ?

Ok, mais ça revient à la même chose que mon schéma
Et pis pour tester un compresseur je préfère mettre 3 fils ensembles que d'acheter un bloc de démarrage

Au fait quand tu dis "gros relais" tu veux dire quoi ? Parce que moi j'ai des ptis relais qui peuvent couper 10A sous 240VAC, le truc c'est que la bobine est en 12V...d'où l'utilisation d'un transfo et d'un pont de diodes...

Petite question de noob, où peut-on trouver du cuivre en 1/4", chez un frigoriste exclusivement?
Parce que je suis passé chez merlin et vu que je ne trouvais pas j'ai demandé au vendeur qui m'a répondu que 1/4" c'était uniquement un filetage et que en aucun cas cela représentait un diamètre... (pas très évolué le mec...)

1/4" = 1/4*25.4 = 6.35 mm donc du 6/8 ça ira...

WAAAOOOW
L'a démarré le compresseur ^^
Le schéma était bon j'avais juste mal branché les fils, j'ai ouvert la boîboîte et j'ai adapté en fonction des trois gros pins...
Tout ça grâce à vous

LOL bon il se fait tard

ok merci, je pensai pas qu'on pouvait faire ça a l'arrache c'est pour ça...

Le klixon est effectivement branché sur le neutre, ce qui correspond au C sur le compresso (la broche du haut).
N => neutre je pense, et R=> Run trés certainement.
et pour Jean Philipe je sais pas

http://www.imageshotel.com/images/krotal/1204061128.jpg la boiboite se trouve sur la droite du cp, dedans:
condo + bobine + connections

Merci J'ai branché le klixon sur Fusite, la phase sur R et Jean Paul sur l'autre fil, mais le CP démarre pas, sa grésille et un relais s'ouvre, puis se réenclenche quand le jus est coupé (gripé ?) Vais vidanger et remmetre un peu d'huile, faut en mettre combien à votre avis, 600 ml ? (300 * 2 ?)
